  1. 实现一个基于C++的OpenGL渲染器;
  2. 渲染器要实现基本的几何绘制、基本变换、材质、光影(光照和阴影)等;
  3. 利用渲染器学习光照、雾、云、流体和光追等;
  4. 自己实现向量、矩阵和其他一些必要的数学方面内容。

任务拆分

.
├── OpenGL基础绘制
│   ├── 绘制点、线、三角形、四边形、三维图形
│   └── end
├── mRender设计
├── 架构搭建
│   ├── 坐标系,左手还是右手? 矩阵,行矩阵还是列矩阵?
│   ├── glfw,imgui库
│   ├── 实现向量、矩阵(这部分具体实现放在对应章节,不细述)
│   ├── 实现log、file io、string..
│   ├── 架构搭之后,重新绘制[基础绘制]的内容。
│   └── end
├── 物体变换(Model Matrix)
│   ├── obj模型简单读取
│   ├── 线性变换 rotate、scale
│   └── 仿射变换 线性变换+translate
├── 视图变换 (View Matrix和Projection Matrix)
│   ├── 实现平行相机
│   ├── 实现透视相机
│   ├── 实现多视角
│   ├── 对象拾取
│   └── 物体实例化
├── 材质和光照
│   ├── 贴图
│   ├── 光照计算
│   ├── 多光源、可配置光照强度
│   ├── 粗糙度、金属度等等参数实现
│   └── 法线贴图
├── 阴影
│   └── 阴影其实没想好,还没看这部分的知识
├── 高级内容
│   ├── 立方体贴图
│   ├── 环境贴图、天空盒
│   ├── 蒙皮
│   ├── 雾
│   ├── 文字渲染
│   └── 粒子、精灵
└── 接下来的还没想好... 学无止境

渲染器概览

用到的库

  1. glfw/glad,这两帮我创建出来窗口和opengl的指针管理,这个我就不实现了,太难了..
  2. ImGui,全名应该叫 Dear ImGui,就是提供UI,直接放到glfw窗口中去,这个库用着太舒服了;
  3. 没有了,至少目前我不打算引用其他的库了。

暂不准备使用的库

  1. glm,数学库,很强大,直接可以提供仿射变换矩阵、透视矩阵等等一系列内容,这个我打算自己实现,不过会参考。

结构设计

几大对象,我参照的是three.js,从程序入口进入后,由Renderer提供一个渲染窗口,构建好场景后,使用Renderer渲染场景。但因为three.js是js语言的原因,内部一些结构差距还是比较大。

伪代码:

void main (){
    // 首先获得渲染器对象,初始化glfw、ImGui等,提供一个窗口
    Renderer *renderer = Renderer::getInstance("mRender", 800, 800);
    // 初始化一个场景
    Scene *scene = new Scene();
    // 给场景添加物体. 比如物体、灯光...
    scene->addSomeObject();
    // 渲染此场景
    render->render(scene);
    //内存回收
    SAFE_DELETE(scene);
    ...
}

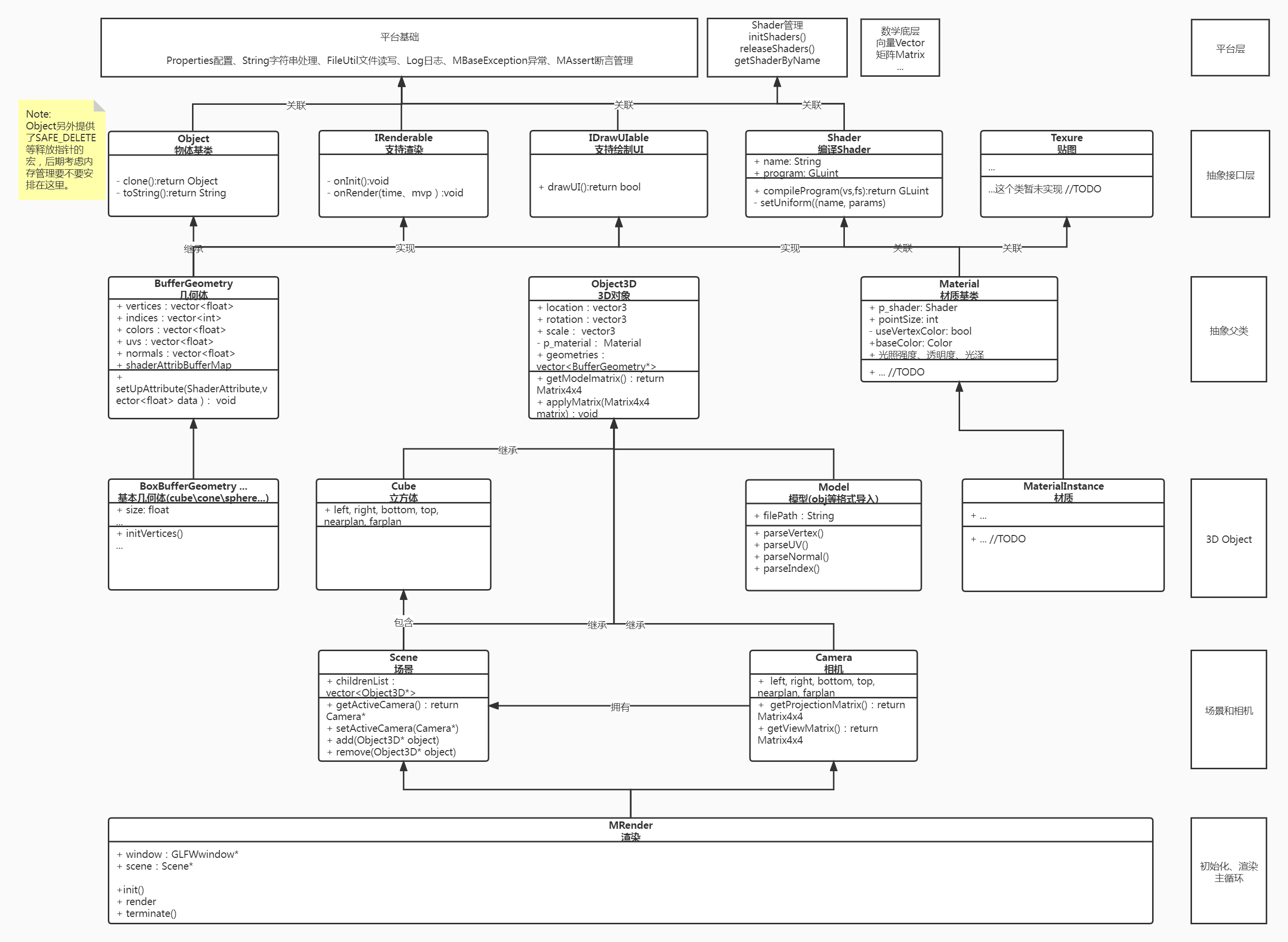

类图设计:

mRender类图
mRender类图

重要的几个对象介绍

BufferGeometry 缓冲几何体

这个类是所有几何体的基类,类主要的作用是存储几何体的顶点vertices、顶点颜色vertices color、顶点索引indices、顶点纹理坐标uvs和顶点法线normals。完成VAO、VBO和EBO的创建并给顶点着色器已定义的attribute变量赋值,VBO等数据缓存到一个map中保存,在绘制时绑定对应的VBO或者EBO后进行绘制操作。

举例: 如果要绘制一个彩色三角形,可以这样初始化:

//内存回收内部会做,这里不用处理。后期可能要考虑把内存管理做的更完善一点!
BufferGeometry *bufferGeometry = new BufferGeometry();
bufferGeometry->vertices = {
        0.0f, 0.5f, 0.0f,
        -0.5f, 0.0f, 0.0f,
        0.5f, 0.0f, 0.0f
};

bufferGeometry->colors = {
        1.0f, 0.0f, 0.0f, 1.0f,
        0.0f, 1.0f, 0.0f, 1.0f,
        0.0f, 0.0f, 1.0f, 1.0f
};

//几何体不直接添加到场景中,需要一个物体对象,所以创建一个Object3D
//同上,内存回收内部会做,这里不用处理。
Object3D * colorfulTriangle = new Object3D();
colorfulTriangle->geometries.push_back(bufferGeometry);

//场景中添加此物体
scene->add(colorfulTriangle);

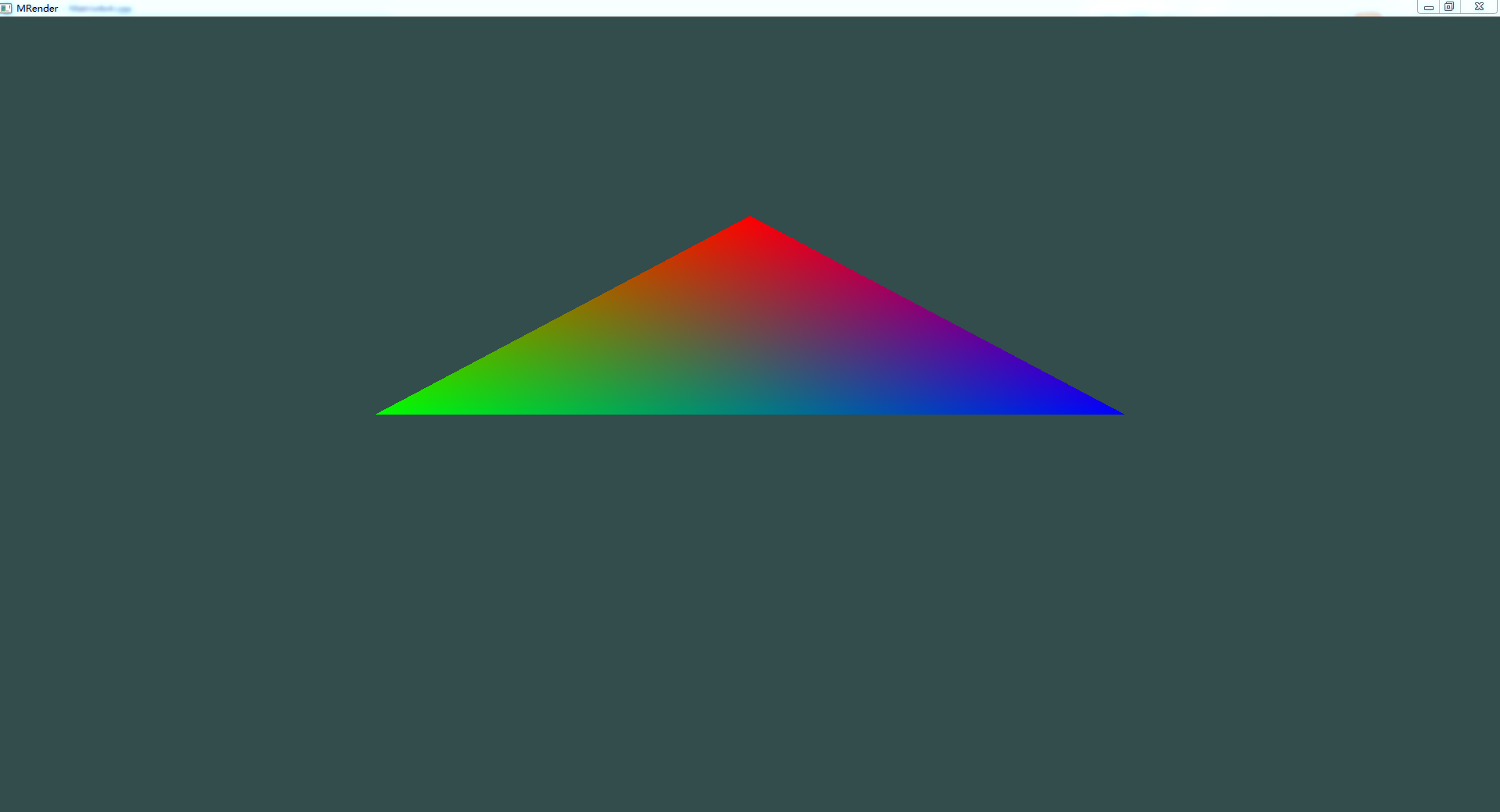

渲染结果应该是这样的:

彩色三角形
彩色三角形

Object3D 三维物体

所有的三维物体都继承自Object3D。

Object3D中,定义了物体的几何构造、材质和变换信息。

  • 几何构造BufferGeometry,几何构造是一个列表,没有先后关系和位置关系,这里后期可能要改。类似于很多引擎中的Attechment,并用位移、选择、缩放等局部变换完成关联。类似于,FPS游戏中,将武器的几何体关联到角色的手上。这里还是TODO,方案还没想好。
  • 材质信息Material,材质相关的内容还没写多少,其实材质考虑是满足物体基色、贴图、光泽度、法线偏移、光照等等这些真实感渲染的。材质相关目前还是1%,才把基色写好,材质还没加。
  • 变换信息Transform,记录了物体的位置、旋转和缩放信息,并保存当前物体的世界坐标矩阵ModelMarix。

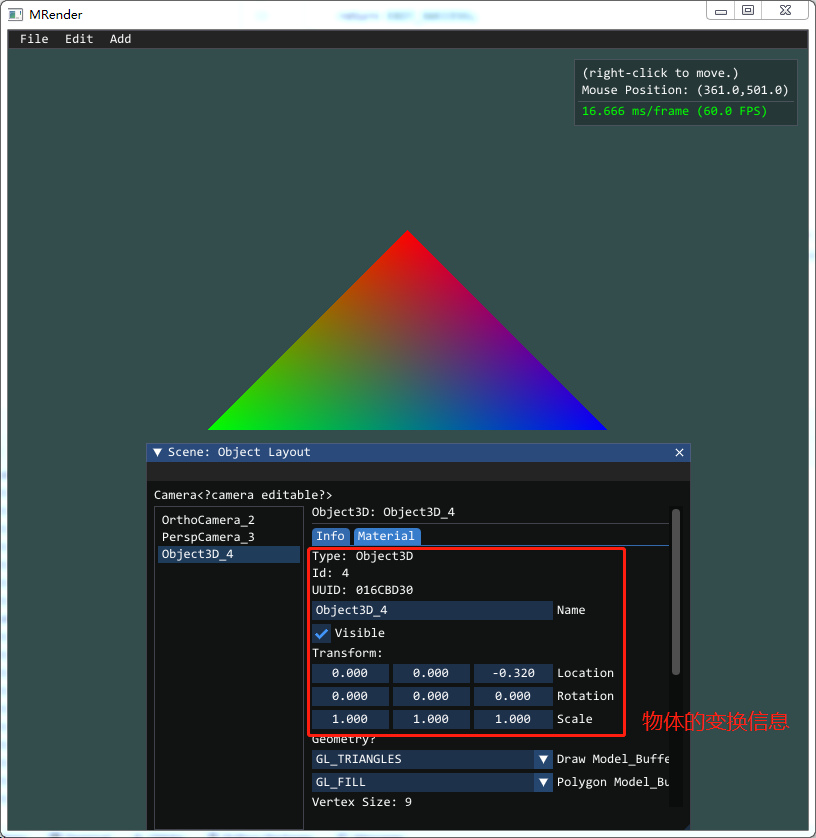

Object3D
Object3D

Scene 场景

场景继承自Object3D,它主要工作是维护整棵场景树。调用scene.add(Object3D object),把object3d放到场景中去。然后由场景来管理Object3D,完成初始化init;在渲染时,场景完成自身的矩阵计算后,传给字对象,并调用子对象的render。以此链路完成场景中物体的初始化、渲染等操作。

目前子对象列表的维护还是使用vector,后期优化需要换成其他数据结构存储。

// 初始化一个场景
Scene *scene = new Scene();
// 给场景添加Object3D,比如相机、物体、灯光...
scene->addSomeObject();

Camera 相机

相机继承自Object3D,主要的目的是提供场景中的裁剪矩阵和视图矩阵。也就是大名鼎鼎的MVP矩阵中的P和V。

相机的分类,目前是分了平行相机和透视相机,我看了three.js中还有相机数组,来做场景的各个视角等等,这个后期用到了我再考虑要不要加上。

在场景中添加相机,也是添加一个3d对象,代码长这样:

Camera *perspCamera = new PerspCamera();
//位置的一些调整
perspCamera->location.y = 2.0f;
perspCamera->location.z = 10.0f;
scene->add(perspCamera);

运行过程中,如果要切换视角,也就是换到另一个相机中去,可以这样使用(暂时还没考虑下高级切换,比如平滑切换等等):

scene->setActiveCamera(Camera*);

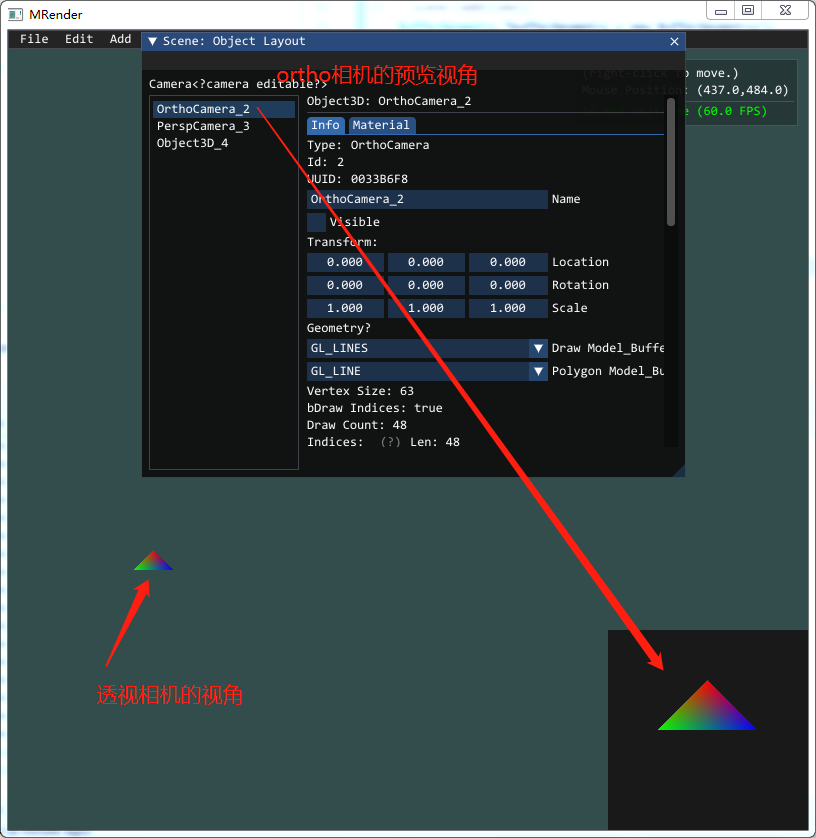

另外,类似很多引擎的一样,显示相机的预览,可以把相机中属性bPreview改为true,界面即可显示相机预览。

相机预览
相机预览

MRenderer 渲染器

渲染器,是把glfw窗口管理起来,初始化、主循环、退出和按键、鼠标事件都是MRenderer来做,并把具体实现给到具体的对象中去。比如,负责设置opengl状态、渲染场景、渲染GUI操作。

结语

本文只是大概介绍了我要做一件什么事,然后预览了一个大概。接下来我根据大纲列出的一样,从零开始搭建。包括结构设计,后续笔记中会详细介绍。
